實驗室通風系統是實驗室設計和建設過程中規模最大、影響最廣泛的系統之一。通風系統設計的目的,是要控制排風柜內的有毒有害氣體不外逸，滿足房間換氣次數要求,維持房間正確的壓力,為實驗人員提供一個安全、 舒適的工作環境。通風系統是否完善，直接對實驗環境、人員身體健康、實驗設備的運行維護等產生重要影響。

一、通風的基本概念

采用自然或機械方法使風沒有阻礙，可以穿過，到達房間或密封的環境內，以造成衛生、安全等適宜空氣環境的技術。常通風可以提高室內空氣質量，有益健康。

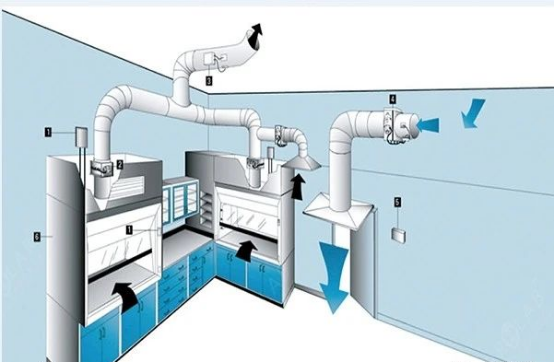

二、通風系統的組成

1.通風末端設備：包括通風柜、萬向抽氣罩、原子吸收罩等。

    通風柜是安全處理有害、有毒氣體或蒸汽的通風設備，防止有害有毒氣體逃逸到實驗室內。

    萬向抽氣罩安裝簡單、定位靈活，通風性能良好，能有效保護人身安全。

    原子吸收罩主要適用于各類大型精密儀器，要求定位安裝，有通風性能參數。

2.通風管道系統：有風機、風管、風閥、消聲器、廢氣處理塔等。

三、通風系統的分類

實驗室通風系統分CAV定風量系統、VAV變風量系統兩種。

1.CAV定風量系統

    采用變頻風機，系統無法隨通風柜門開啟高度而調節風量，該系統優點是投資小，控制簡單。

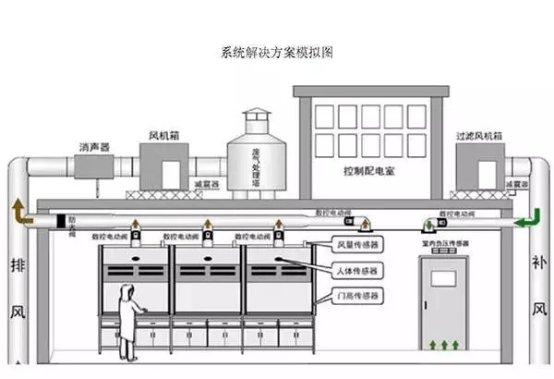

2.VAV變風量系統

    采用變頻風機，在排風主風道上設壓力傳感器，將壓力傳感器測得的壓力與設定壓力值比較，由變頻器調節風機轉速，達到調節風量的目的。在變風量系統中排風柜采用面風速控制，采用感應區紅外探頭檢測排風柜前人員的存在與否來控制柜門面風速，當操作人員出現在排風柜前時，紅外探頭傳感器輸出信號，將排風柜面風速設定到高排風量模式，此時排風柜面風速控制在0.5m/s, 當操作人員離開的時候，紅外探頭傳感器輸出信號，將排風柜面風速設定到低排風量模式，此時排風柜面風速控制在0.3m/s，當實驗室內無人時，排風柜面設定到最小排風量模式，即值班排風模式，維持排風柜和管道中保持負壓，保證有毒有害氣體不外逸，有時為滿足實驗室最小排風量要求，房間還要設輔助排風，當排風柜排風量不滿足實驗室最小排風量要求時，輔助排風自動打開，保證實驗室最小排風量。

四、風機的選擇

    正確選擇風機，是保證通風系統正常、經濟運行的一個重要條件，主要是指根據被輸送氣體的性質和用途選擇不同用途的風機;選擇的風機要滿足系統所需要的風量，同時風機的風壓要能，克服系統的阻力，而且在效率最高或經濟使用范圍內工作。

五、通風系統的設計原則

1.保證實驗室安全以及一定數量的換氣次數。

2.解決通風系統負壓設計和系統控制問題。

3.在滿足換氣次數和全新風條件下，控制能耗。
